U Protect Pipe Section Alu2

U Protect Alu Schalen für Anwendungen in den Bereichen HLK, Schiffbau oder Industrie
Mehr lesen
Read less

Beschreibung

U Protect-Rohrlösungen bieten eine einfach zu installierende und leichte, effiziente Lösung für die Wärme- und Schalldämmung sowie den Brandschutz in HLK-Rohrsystemen unter Verwendung von ULTIMATE®-Mineralwolle. Isover U Protect-Rohre bieten eine erstklassige Wärmedämmung für Warmwasser- und Heizungsrohre und gewährleisten den Brandschutz des Gebäudes für Durchführungen bis EI 120 gemäss EN 1366-3. Die Aluminiumverkleidung bietet eine effiziente Wasserdampfsperre, wenn sie intakt ist und sorgfältig abgeklebt wurde.

U Protect-Rohrteile werden aus anorganischen, chemisch biologisch abbaubaren Materialien hergestellt und enthalten keine Stoffe, die Korrosion begünstigen oder das Wachstum von Mikroorganismen fördern könnten.

  • Schallabsorption
  • Feuerbeständigkeit
  • Reduzierter CO2-Fussabdruck
  • Schnelle Installation

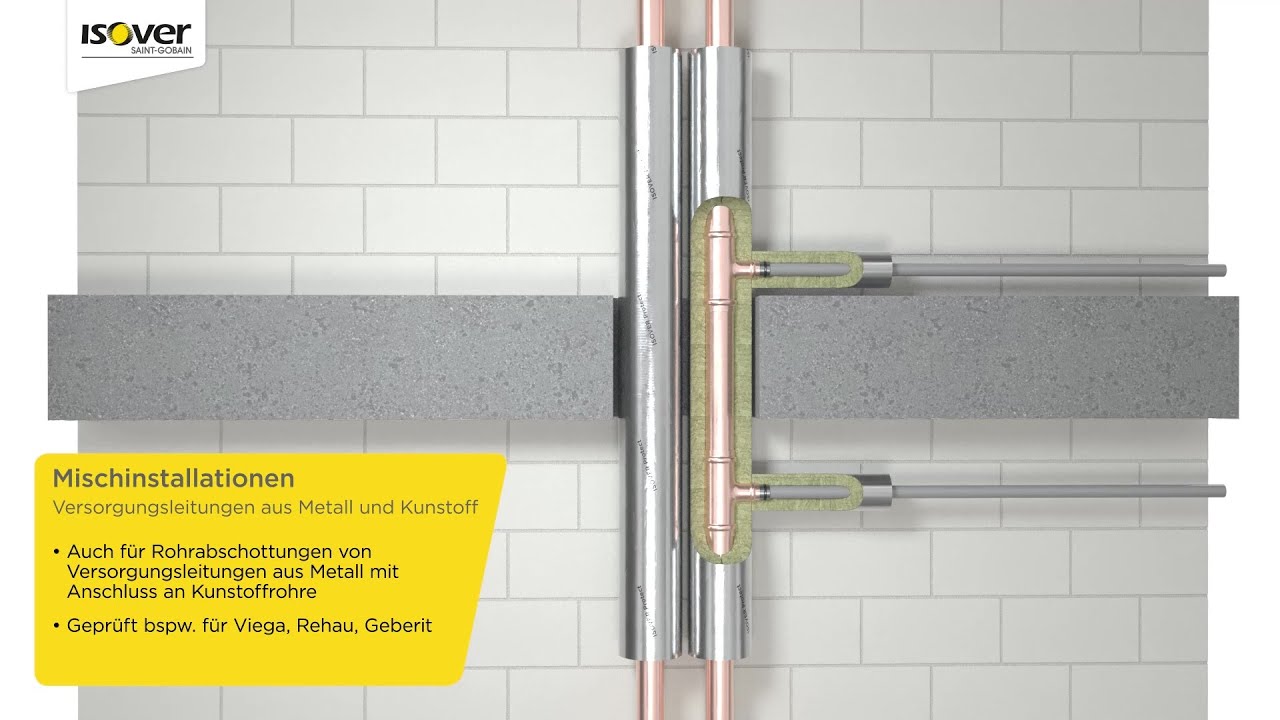

Rohrschale UPPS ULTIMATE für brennbare und nichtbrennbare Rohrleitungen | ISOVER thumbnail
 SymbolEinheitMengen und angegebene WerteNorm
Brandverhalten--Nicht brennbar, RF1,d0EN 13501-1
WasserverhaltenHydrophobEN 12086
Chemisches VerhaltenSilikonfrei, sulfidfreiAGI Q 132
AnwendungsbereichIsover U Protect Rohre bieten eine erstklassige Wärmedämmung für Warmwasser- und Heizungsrohre und gewährleisten die Brandsicherheit des Gebäudes für Durchführungen bis EI 120 gemäss EN 1366-3 Die Aluminiumverkleidung bietet eine wirksame Wasserdampfsperre, wenn sie intakt ist und sorgfältig abgeklebt wurdeEN 1366-3
CE-KennzeichnungMW-EN14303-T8-ST(+)620-MV2-CL10
MW-EN14303-T9-ST(+)620-MV2-CL10
EN 14303
QualitätsmanagementIsover ist nach EN ISO 9001 und EN ISO 14001 zertifiziertEN ISO 9001
EN ISO 14001

Wärmeleitfähigkeit

CharacteristicSymbolEinheitMengen und angegebene WerteNorm
WärmeleitfähigkeitT[°C]1050100150200300-EN ISO 13787
EN ISO 849
Thermisches Verhaltenλ[W/(m•K)]0.0320.0370.0430.0520.0620.092
WärmeleitfähigkeitT[°C]< 620 °C (Klebeband und Aluminiumverkleidung 80 °C)EN 14707
Schmelzpunkt-> 1,000 °C

Product variations

Articles information
Dicken
(mm)
Länge
(mm)
Ø 15mm Ø 18mm Ø 22mm Ø 35mm Ø 42mm Ø 48mm Ø 54mm Ø 57mm Ø 60mm Ø 64mm Ø 70mm Ø 76mm Ø 89mm Ø 28mm Ø 108mm Ø 114mm Ø 102mm Ø 133mm Ø 140mm Ø 159mm Ø 168mm Ø 219mm Ø 273mm
Dicken
(mm)
20
Länge
(mm)
1200
Ø 15mm* Ø 18mm* Ø 22mm* Ø 35mm* Ø 42mm* Ø 48mm* Ø 54mm* Ø 57mm* Ø 60mm* Ø 64mm* Ø 70mm* Ø 76mm* Ø 89mm* Ø 28mm Ø 108mm Ø 114mm Ø 102mm Ø 133mm Ø 140mm Ø 159mm Ø 168mm Ø 219mm Ø 273mm
Dicken
(mm)
25
Länge
(mm)
1200
Ø 15mm* Ø 18mm* Ø 22mm* Ø 35mm* Ø 42mm* Ø 48mm* Ø 54mm* Ø 57mm* Ø 60mm* Ø 64mm* Ø 70mm* Ø 76mm* Ø 89mm* Ø 28mm* Ø 108mm* Ø 114mm* Ø 102mm Ø 133mm Ø 140mm Ø 159mm Ø 168mm Ø 219mm Ø 273mm
Dicken
(mm)
30
Länge
(mm)
1200
Ø 15mm* Ø 18mm* Ø 22mm* Ø 35mm* Ø 42mm* Ø 48mm* Ø 54mm* Ø 57mm* Ø 60mm* Ø 64mm* Ø 70mm* Ø 76mm* Ø 89mm* Ø 28mm* Ø 108mm* Ø 114mm* Ø 102mm* Ø 133mm* Ø 140mm* Ø 159mm* Ø 168mm* Ø 219mm* Ø 273mm*
Dicken
(mm)
40
Länge
(mm)
1200
Ø 15mm* Ø 18mm* Ø 22mm* Ø 35mm* Ø 42mm* Ø 48mm* Ø 54mm* Ø 57mm* Ø 60mm* Ø 64mm* Ø 70mm* Ø 76mm* Ø 89mm* Ø 28mm* Ø 108mm* Ø 114mm* Ø 102mm* Ø 133mm* Ø 140mm* Ø 159mm* Ø 168mm* Ø 219mm* Ø 273mm*
Dicken
(mm)
50
Länge
(mm)
1200
Ø 15mm* Ø 18mm* Ø 22mm* Ø 35mm* Ø 42mm* Ø 48mm* Ø 54mm* Ø 57mm* Ø 60mm* Ø 64mm* Ø 70mm* Ø 76mm* Ø 89mm* Ø 28mm* Ø 108mm* Ø 114mm* Ø 102mm* Ø 133mm* Ø 140mm* Ø 159mm* Ø 168mm* Ø 219mm* Ø 273mm*
Dicken
(mm)
60
Länge
(mm)
1200
Ø 15mm Ø 18mm Ø 22mm Ø 35mm* Ø 42mm* Ø 48mm* Ø 54mm* Ø 57mm* Ø 60mm* Ø 64mm* Ø 70mm* Ø 76mm* Ø 89mm* Ø 28mm* Ø 108mm* Ø 114mm* Ø 102mm* Ø 133mm* Ø 140mm* Ø 159mm* Ø 168mm* Ø 219mm* Ø 273mm*
Dicken
(mm)
70
Länge
(mm)
1200
Ø 15mm Ø 18mm Ø 22mm Ø 35mm* Ø 42mm* Ø 48mm Ø 54mm Ø 57mm Ø 60mm* Ø 64mm Ø 70mm* Ø 76mm* Ø 89mm* Ø 28mm Ø 108mm* Ø 114mm* Ø 102mm* Ø 133mm* Ø 140mm* Ø 159mm* Ø 168mm* Ø 219mm* Ø 273mm*
Dicken
(mm)
80
Länge
(mm)
1200
Ø 15mm Ø 18mm Ø 22mm Ø 35mm Ø 42mm* Ø 48mm* Ø 54mm* Ø 57mm* Ø 60mm* Ø 64mm* Ø 70mm Ø 76mm* Ø 89mm* Ø 28mm Ø 108mm* Ø 114mm* Ø 102mm* Ø 133mm* Ø 140mm* Ø 159mm* Ø 168mm* Ø 219mm* Ø 273mm*
Dicken
(mm)
100
Länge
(mm)
1200
Ø 15mm Ø 18mm Ø 22mm Ø 35mm Ø 42mm Ø 48mm Ø 54mm Ø 57mm Ø 60mm Ø 64mm Ø 70mm Ø 76mm* Ø 89mm* Ø 28mm Ø 108mm* Ø 114mm* Ø 102mm* Ø 133mm* Ø 140mm* Ø 159mm* Ø 168mm* Ø 219mm* Ø 273mm*
Dicken
(mm)
120
Länge
(mm)
1200
Ø 15mm Ø 18mm Ø 22mm Ø 35mm Ø 42mm Ø 48mm Ø 54mm Ø 57mm Ø 60mm Ø 64mm Ø 70mm Ø 76mm* Ø 89mm Ø 28mm Ø 108mm Ø 114mm* Ø 102mm Ø 133mm Ø 140mm* Ø 159mm* Ø 168mm* Ø 219mm* Ø 273mm*
